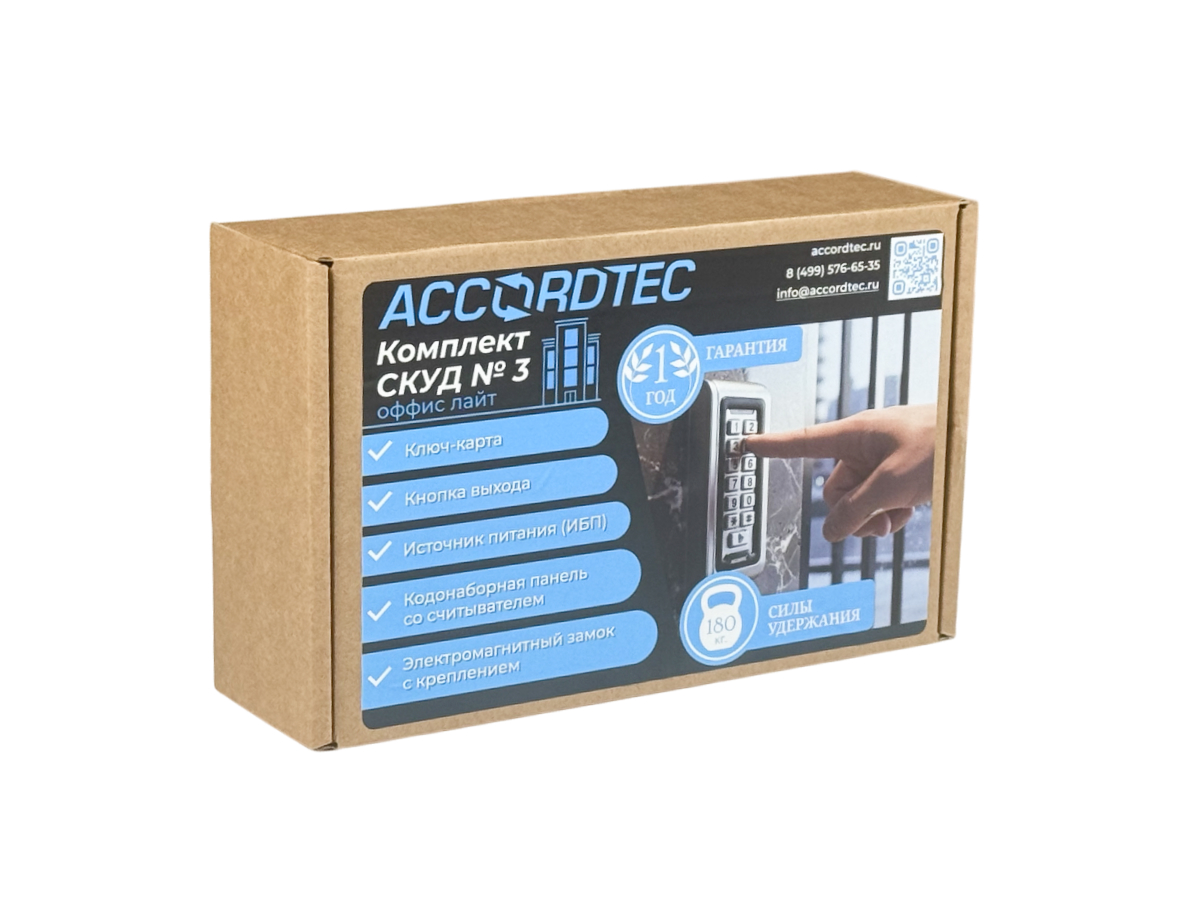

Профессиональный готовый комплект для организации системы контроля и управления доступом (СКУД), включающий все необходимые компоненты для эффективной защиты объекта. Это универсальное решение объединяет электромагнитный замок, считыватель со встроенным контроллером, кодонаборную панель, кнопку выхода и комплект бесконтактных карт доступа. Все элементы тщательно подобраны и протестированы на совместимость, что гарантирует бесперебойную работу всей системы. Комплект СКУД №3 офис лайт представляет собой оптимальный выбор для быстрого развертывания надежной системы контроля доступа на различных объектах. СОСТАВ КОМПЛЕКТА 1. ML-180A – Электромагнитный замок ACCORDTEC Влагозащищенный электромагнитный замок для надежного удержания дверей с усилием до 180 кг, степенью защиты IP67 и рабочим диапазоном температур от -40 до +50 °C. 2. LM-180A – Уголок для замка Монтажный алюминиевый уголок для надежного крепления электромагнитного замка ML-180A с коррозионной стойкостью и массой 160 г. 3. AT-CP200EM-W – Кодонаборная панель со встроенным считывателем Антивандальная кодонаборная панель с встроенным считывателем EM-Marine, механическими кнопками с подсветкой, степенью защиты IP68 и памятью на 2000 карт. 4. AT-H805A – Кнопка выхода металлическая Накладная металлическая кнопка для беспрепятственного выхода из помещения с контактами типа НО и способностью коммутировать напряжение до 36 В. 5. AT-ID02-EM – Бесконтактные карты EM-Marine (10 штук) Ультратонкие пластиковые карты формата EM-Marine толщиной 0,84 мм с индивидуальными номерами и совместимостью со всеми считывателями стандарта EM4100. 6. ATEC-БП12-3 – Источник стабилизированного питания Компактный источник питания с выходным напряжением 12,6 В и номинальным током 3 А, оснащенный защитой от короткого замыкания и перегрузки. ОБЛАСТЬ ПРИМЕНЕНИЯ Комплект СКУД №3 офис лайт является универсальным решением, эффективно применяемым в: Офисных зданиях и административных центрах. Жилых комплексах и многоквартирных домах. Производственных предприятиях. Учебных заведениях. Медицинских учреждениях. Финансовых организациях и банках. Торгово-развлекательных центрах. Складах и логистических центрах. Охраняемых государственных учреждениях. Гостинично-ресторанных комплексах. ПРИНЦИП РАБОТЫ КОМПЛЕКТА Система работает следующим образом: Идентификация пользователя. Пользователь подносит карту AT-ID02-EM к считывателю кодонаборной панели или вводит код доступа на механических кнопках. Обработка данных. Встроенный контроллер панели обрабатывает информацию с карты или введенный код и проверяет его в базе данных пользователей. Открывание замка. При положительной идентификации на электромагнитный замок ML-180A подается сигнал открывания. Прохождение через дверь. Пользователь открывает дверь, удерживаемую замком, и проходит в помещение. Выход. При выходе пользователь нажимает кнопку AT-H805A, которая открывает замок и обеспечивает беспрепятственный выход. Закрытие замка. При отпускании кнопки или истечении установленного времени замок автоматически закрывается. Все компоненты системы питаются от источника ATEC-БП12-3, который обеспечивает стабильное напряжение 12 В для надежной работы оборудования. РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ Подготовка к монтажу. Перед началом работ проверьте наличие всех компонентов комплекта и подготовьте необходимый инструмент. Выбор места установки. Определите оптимальное расположение всех компонентов системы с учетом удобства использования и требований безопасности. Монтаж источника питания. Установите блок питания ATEC-БП12-3 в защищенном от влаги месте, вблизи источника электропитания 220 В. Установка электромагнитного замка. Закрепите замок ML-180A на дверной коробке с использованием монтажного уголка LM-180A. Убедитесь в правильной геометрии установки для обеспечения максимальной силы удержания. Монтаж кодонаборной панели. Установите кодонаборную панель AT-CP200EM-W на дверной коробке на высоте 130-150 см от пола для удобства использования. Установка кнопки выхода. Закрепите кнопку AT-H805A на внутренней стороне двери на удобной высоте (обычно 130-150 см). Электрические соединения. Проложите кабели от источника питания к замку, кодонаборной панели и кнопке выхода. Соблюдайте полярность подключения. Используйте кабель сечением не менее 0,5 мм² для питания замка. Программирование системы. Введите коды доступа и карты пользователей AT-ID02-EM в память контроллера кодонаборной панели согласно инструкции. Тестирование системы. Проверьте работоспособность всех компонентов: считывание карт, ввод кода, открывание замка и функционирование кнопки выхода. Финальная настройка. Отрегулируйте время задержки открытия замка и другие параметры системы для оптимальной работы.
