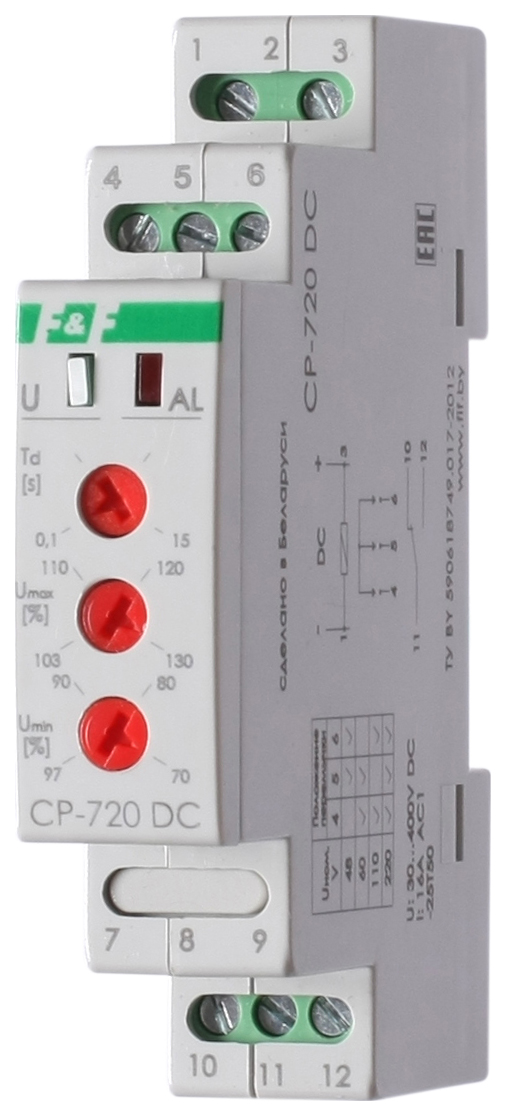

Реле контроля напряжения CP-720DC

Монтаж на DIN-рейку. Предназначено для контроля величины напряжения постоянного тока источников питания, аккумуляторов, солнечных панелей, генераторов и др., выдачи сигнала управления в системах автоматики, защиты электрооборудования при выходе напряжения за установленные пределы. Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты - горит зеленый светодиод. При выходе напряжения за установленные пределы реле переключается, замыкаются контакты 10-11. защищаемое оборудование. После восстановления напряжения реле включается автоматически через время повторного включения (4 секунды). Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 4, 5, 6 согласно табл. 1.
